쉐보레 트렉스 도원텍 셀프 락폴딩

안녕하세요
차량 쉐보레 트랙스 흰둥이를 출고했습니다.
차량에 옵션이 없는 게 많네요..
하나하나 필요한 것들을 셀프로 작업하고 있는데요

이번에는 도원텍 락 폴딩 작업 내용입니다.
락 폴딩이라면 보통에 차들에 다 있는 자동으로 사이드미러가
접히고 펴지는 기능을 말하는데요

이 기능이 없네요..... 쉐보레 차량 구입 시 거의 업체에서 다들 작업하시는 기본 중에 기본 작업인 듯합니다.

긴말 줄이고, 사진첨부로 설명드려보겠습니다.
사실 엄청 쉬워요... 엄청.....?? 난이도 사진대로만 참고하신다면

★★☆☆☆ 별 두 개 정도? 1~2시간 정도 투자하시면 될듯합니다.

● 준비물 ( 도원텍 락 폴딩/니퍼/연장배선/전열테이프/흡음테이프/헤라/7미리 스페너 등 추가기본공구등 )
- 도원텍 락폴딩 구성품 본체 + 케이블 끝!!!

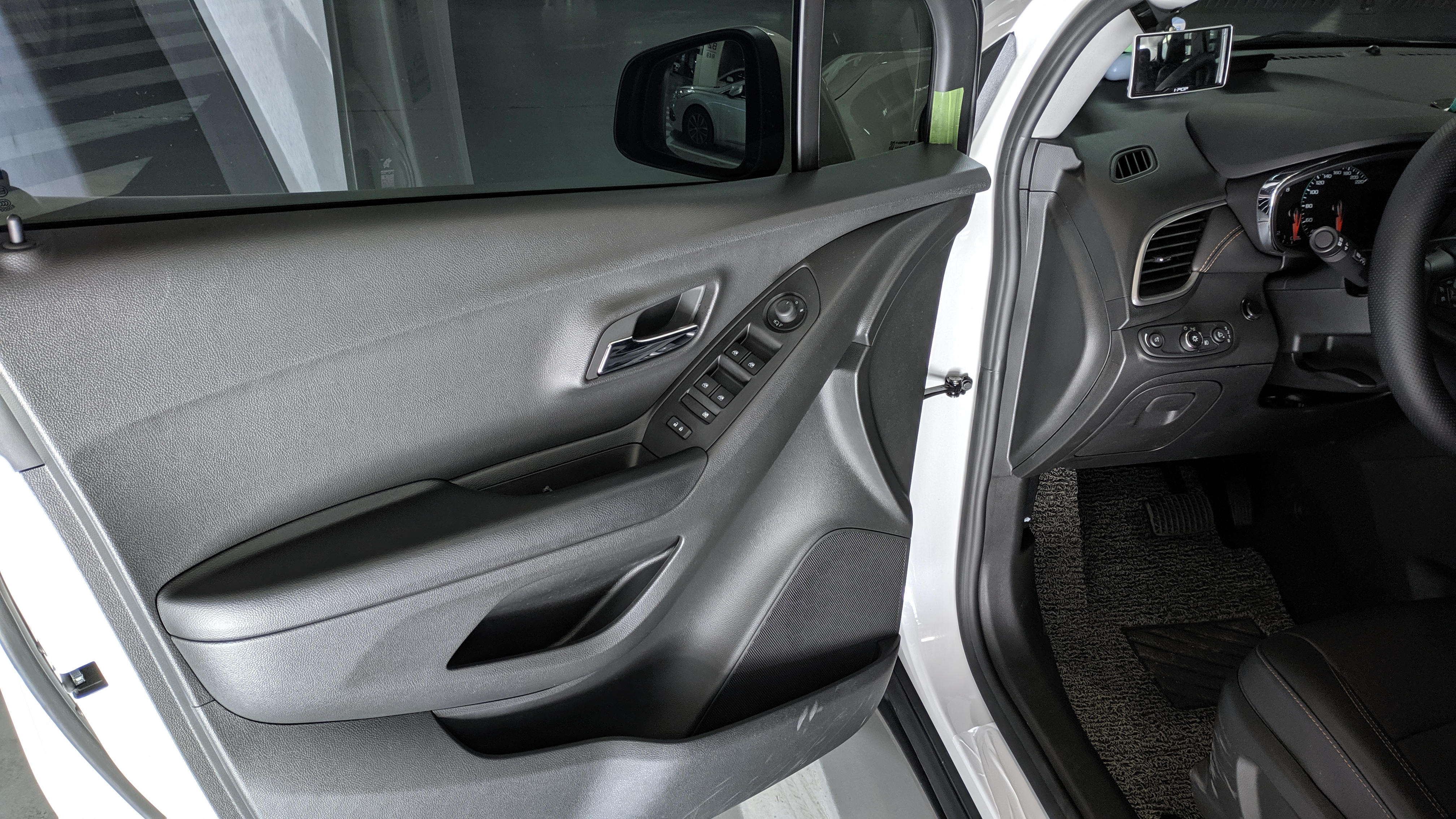

● 도어 커버 고정 볼트 제거( 7미리 복스 / 나사 2개 탈거 )

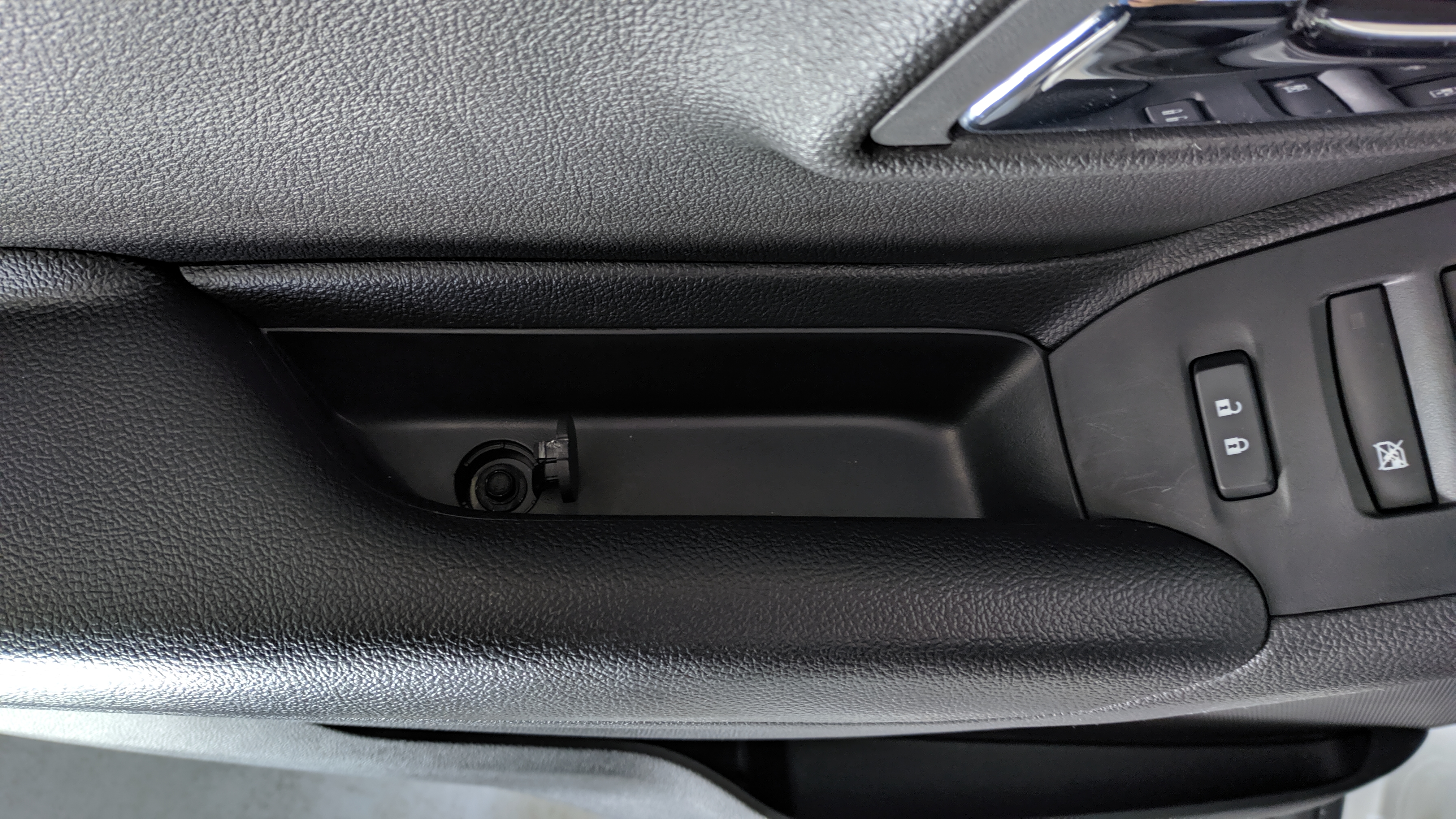

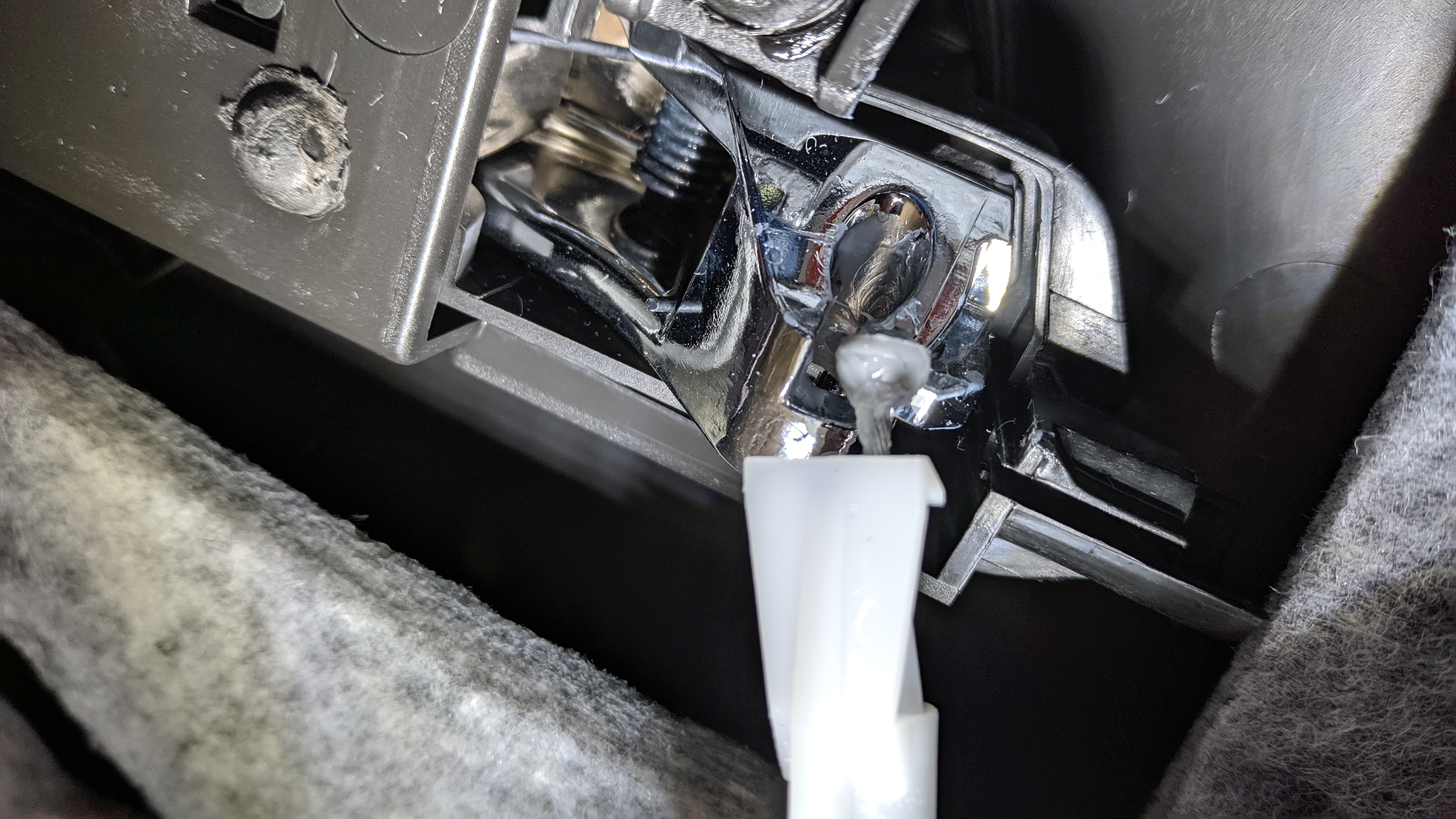

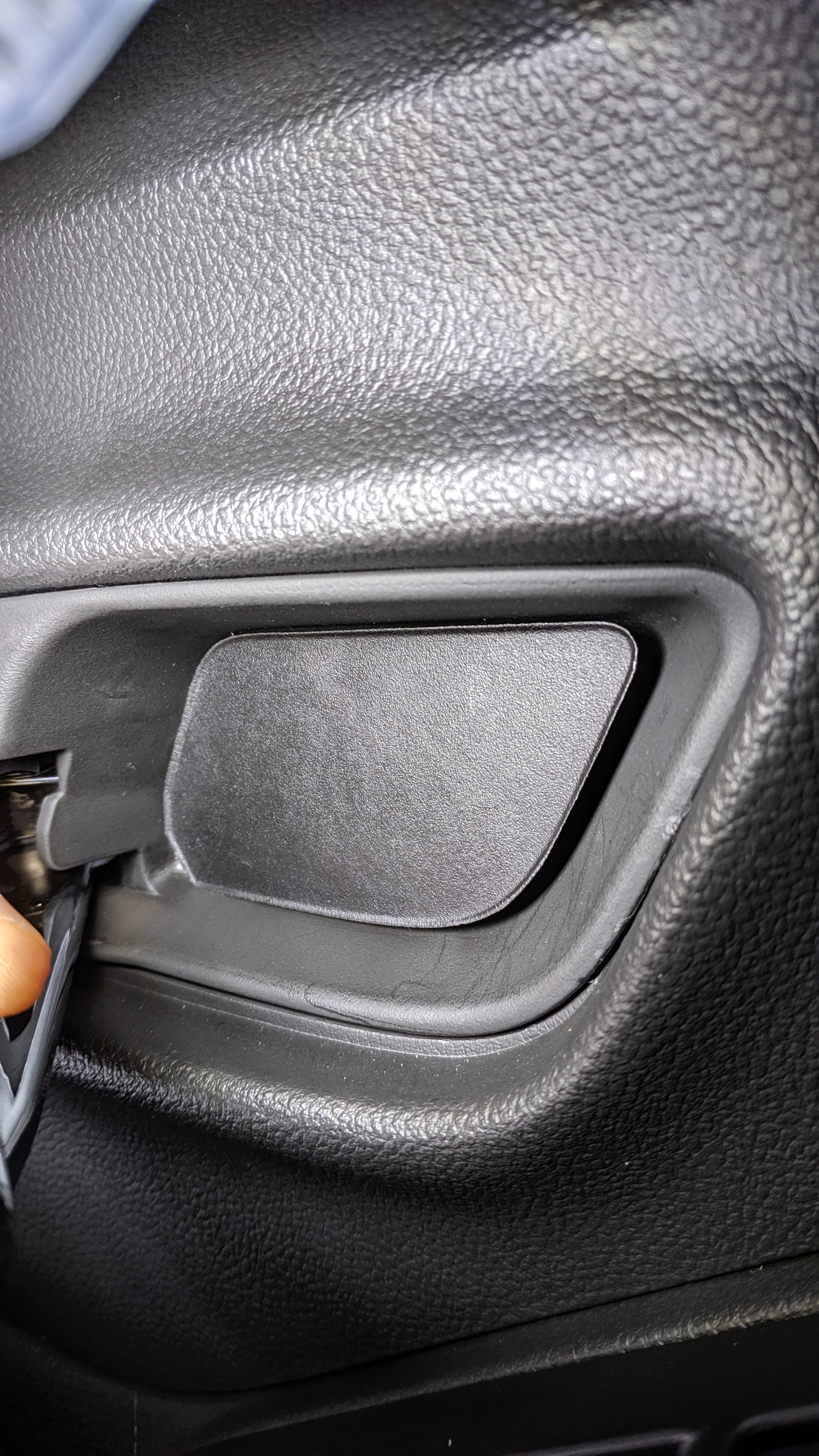

- 수납공간 하단에 원형 고무캡 안에 볼트 1개 제거.

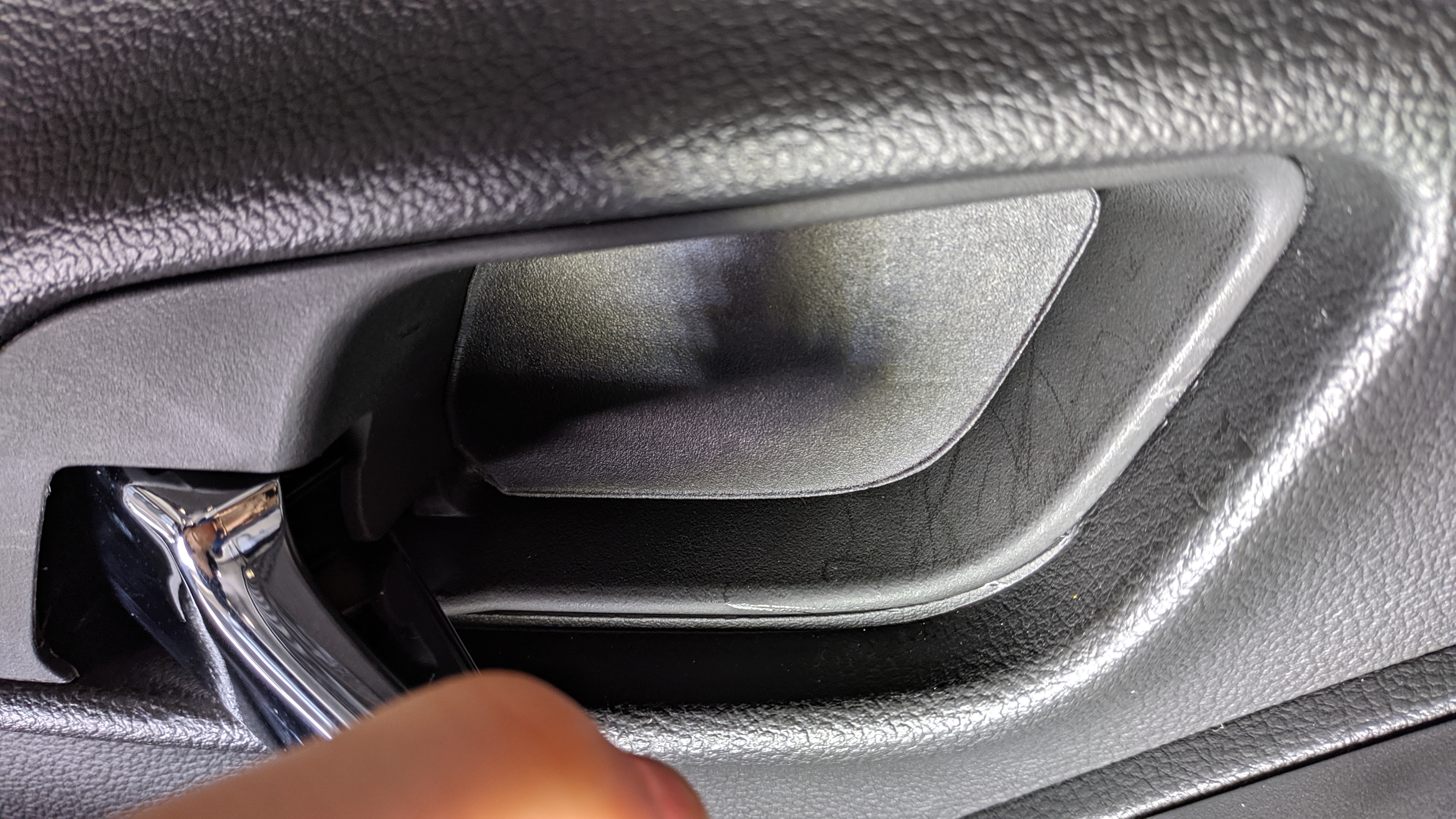

- 문손잡이 당기신 후 7시 방향 안쪽 커버를 탈거하시고, 볼트 1개 제거

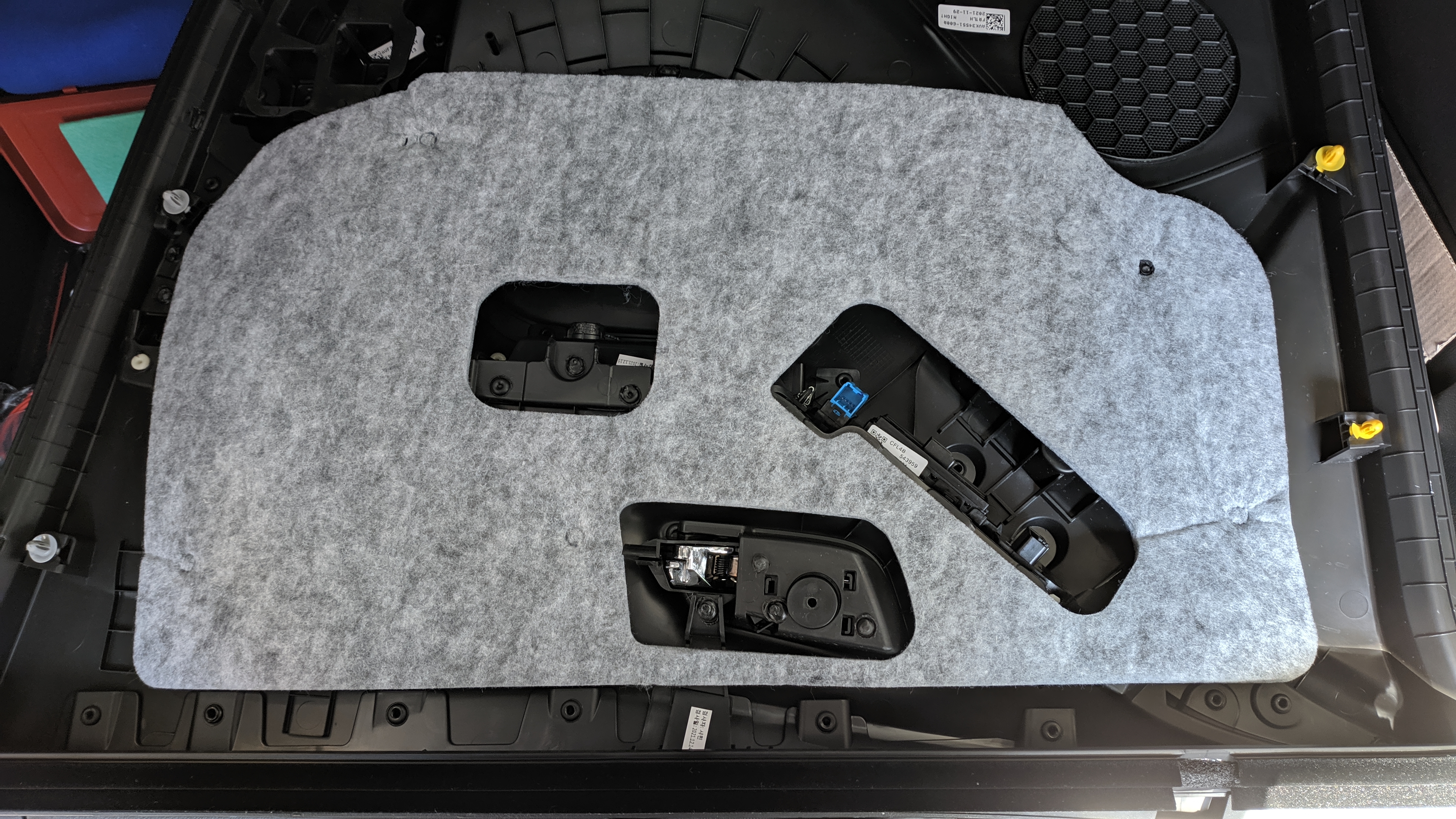

●도어 커버 탈거

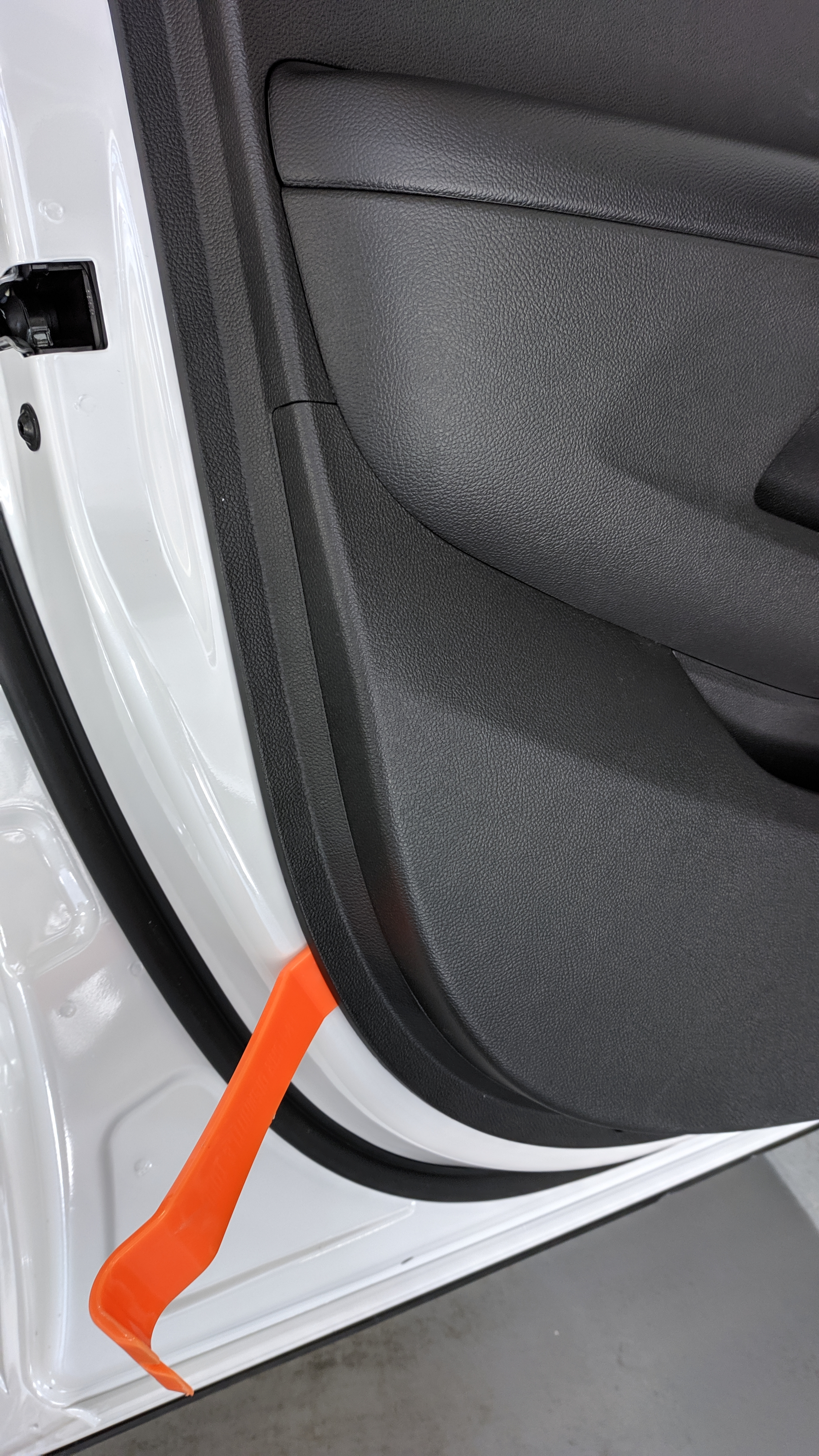

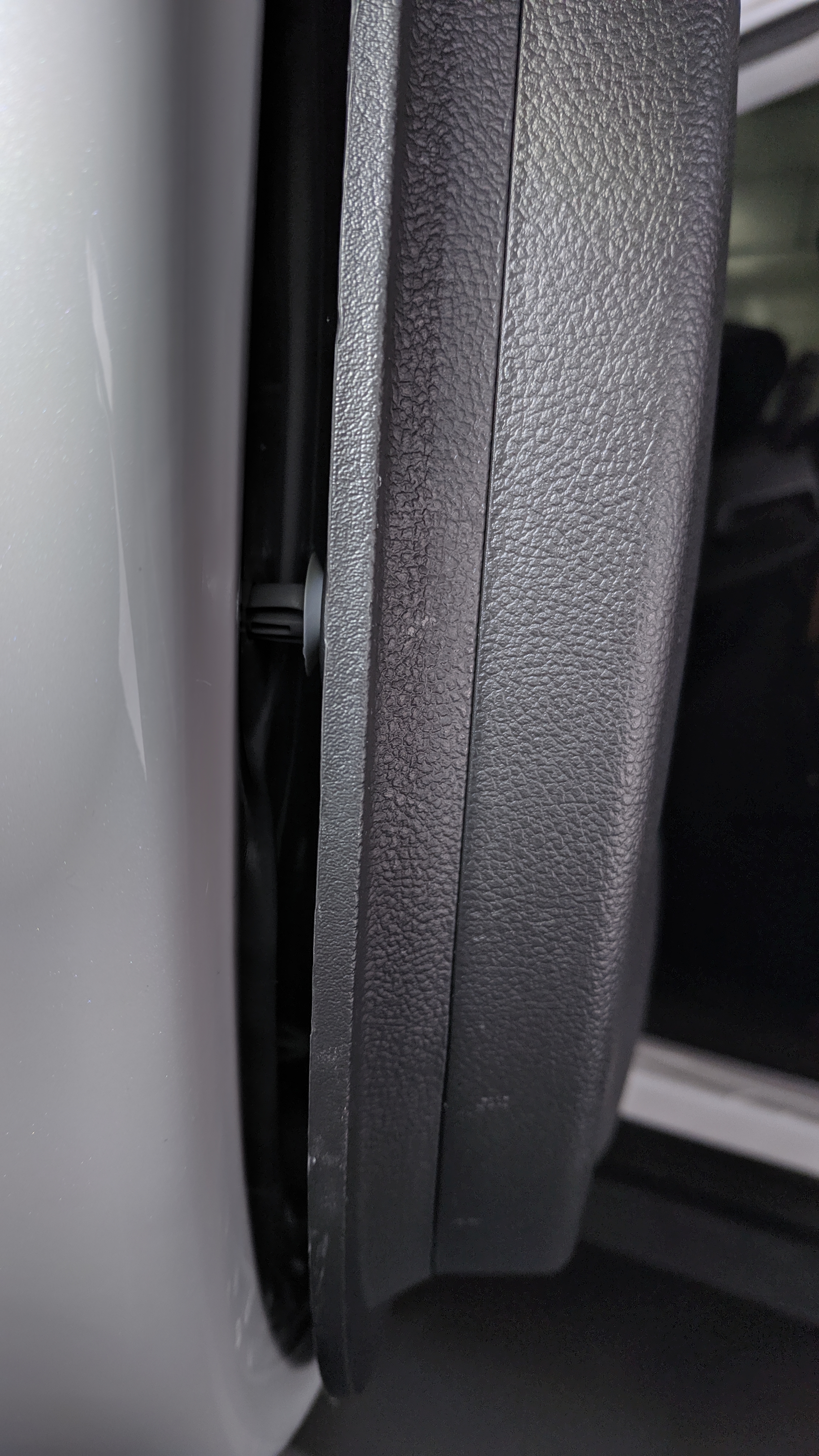

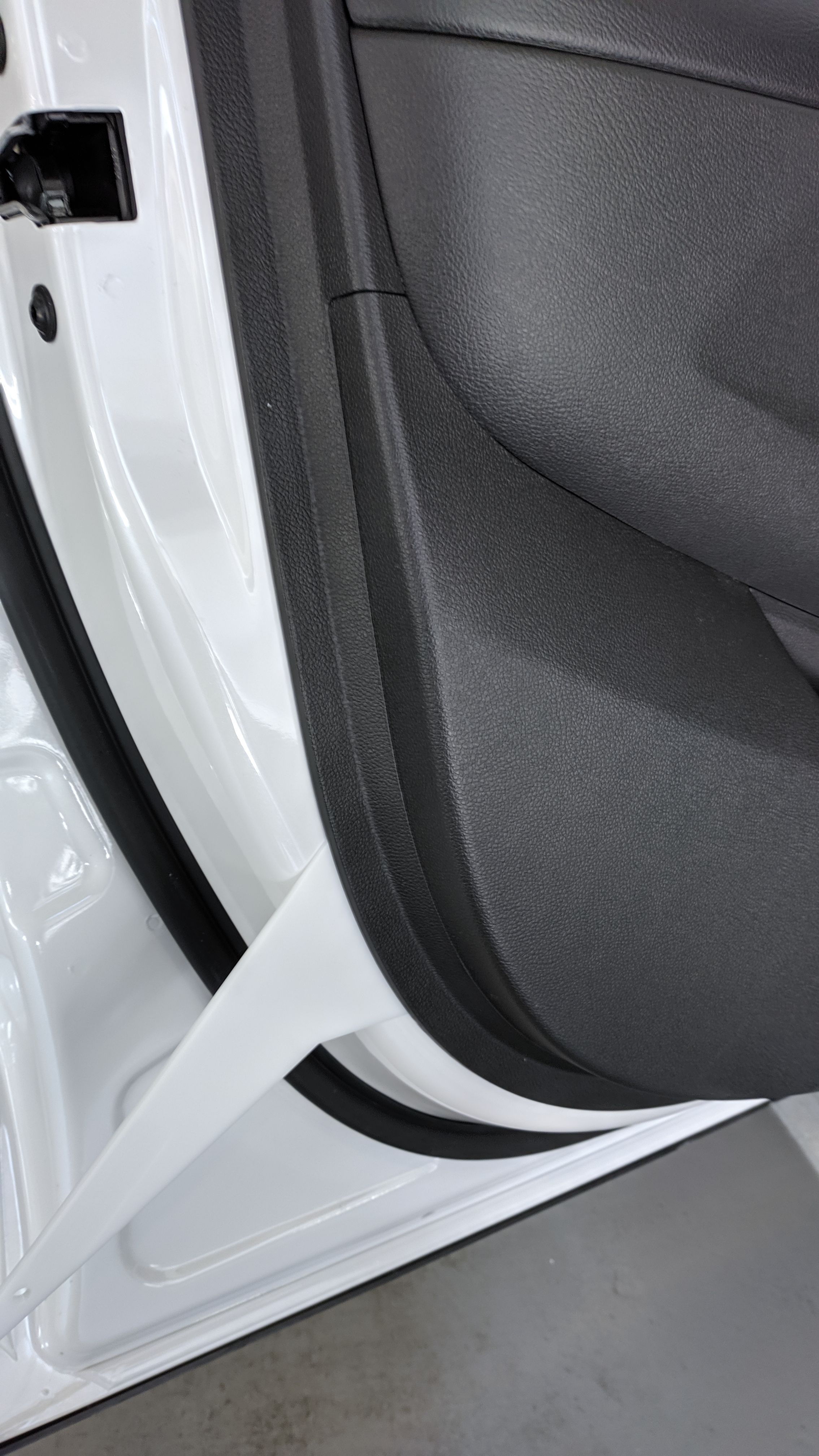

- 처음에 틈새 유격이 없어, 얇은 헤라나 카드를 이용해서 틈을 좀 확보해주세요
- 틈이 보이면,,, 그때는 손에 힘으로 뜯으시면 됩니다.

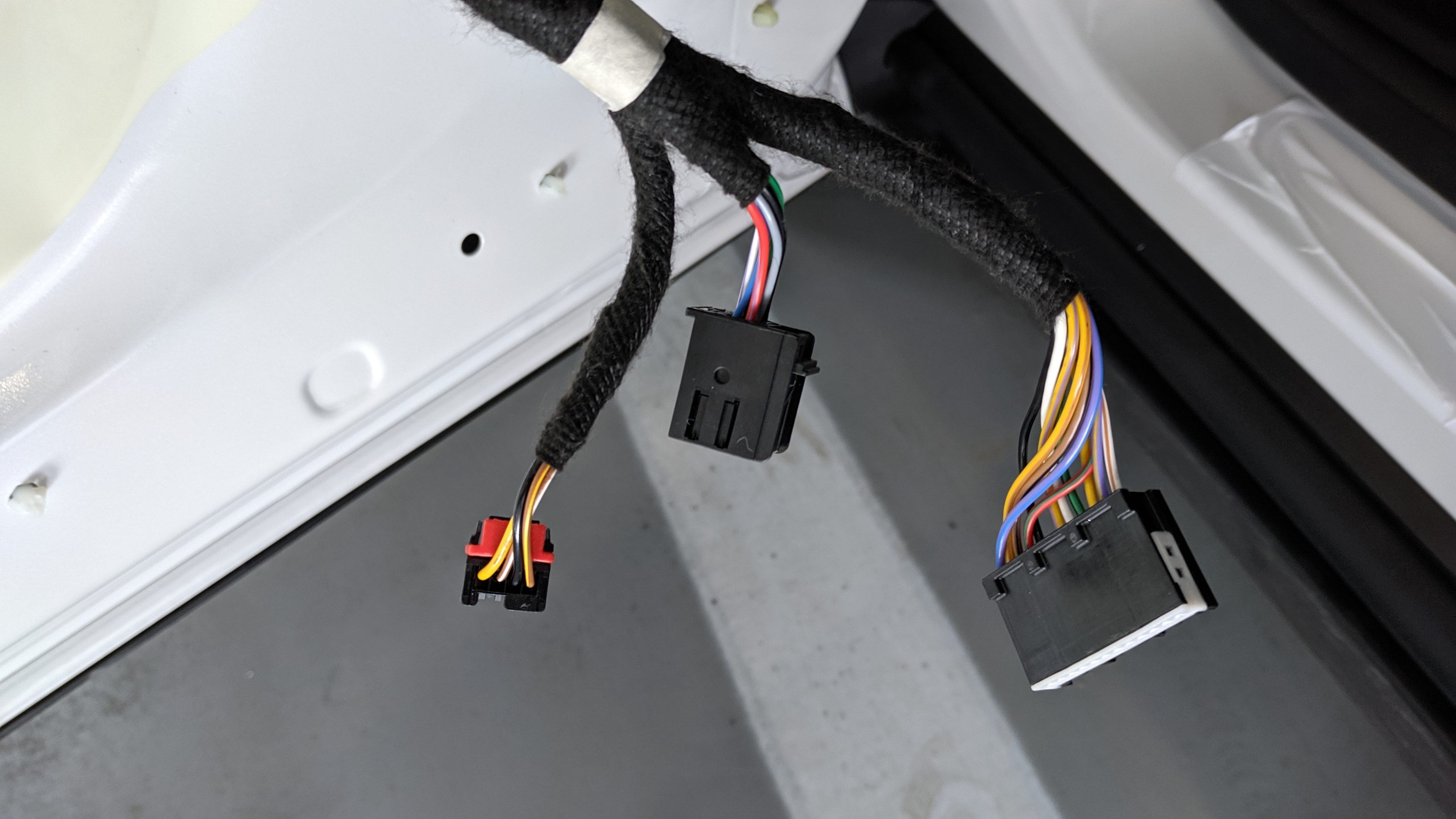

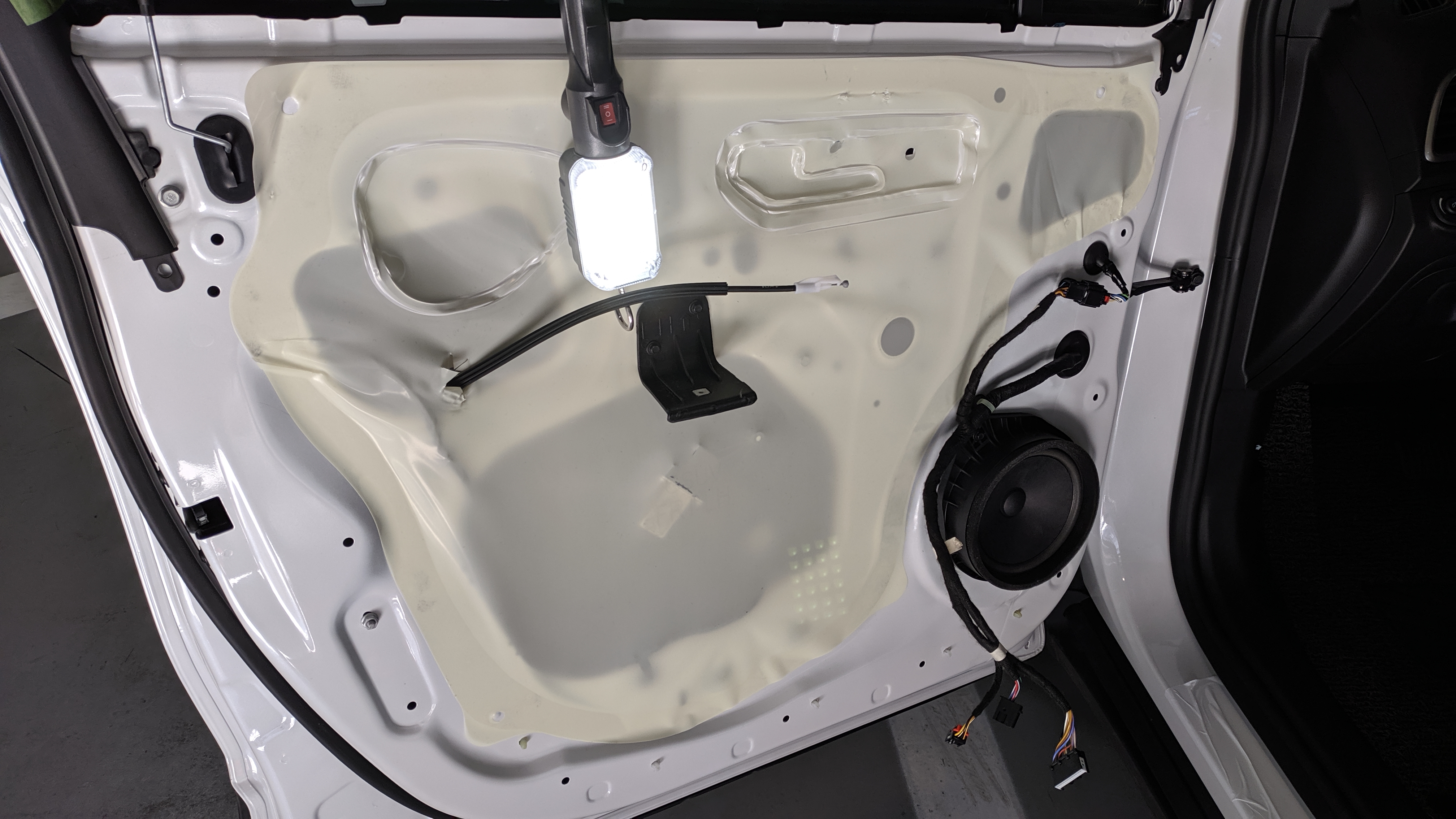

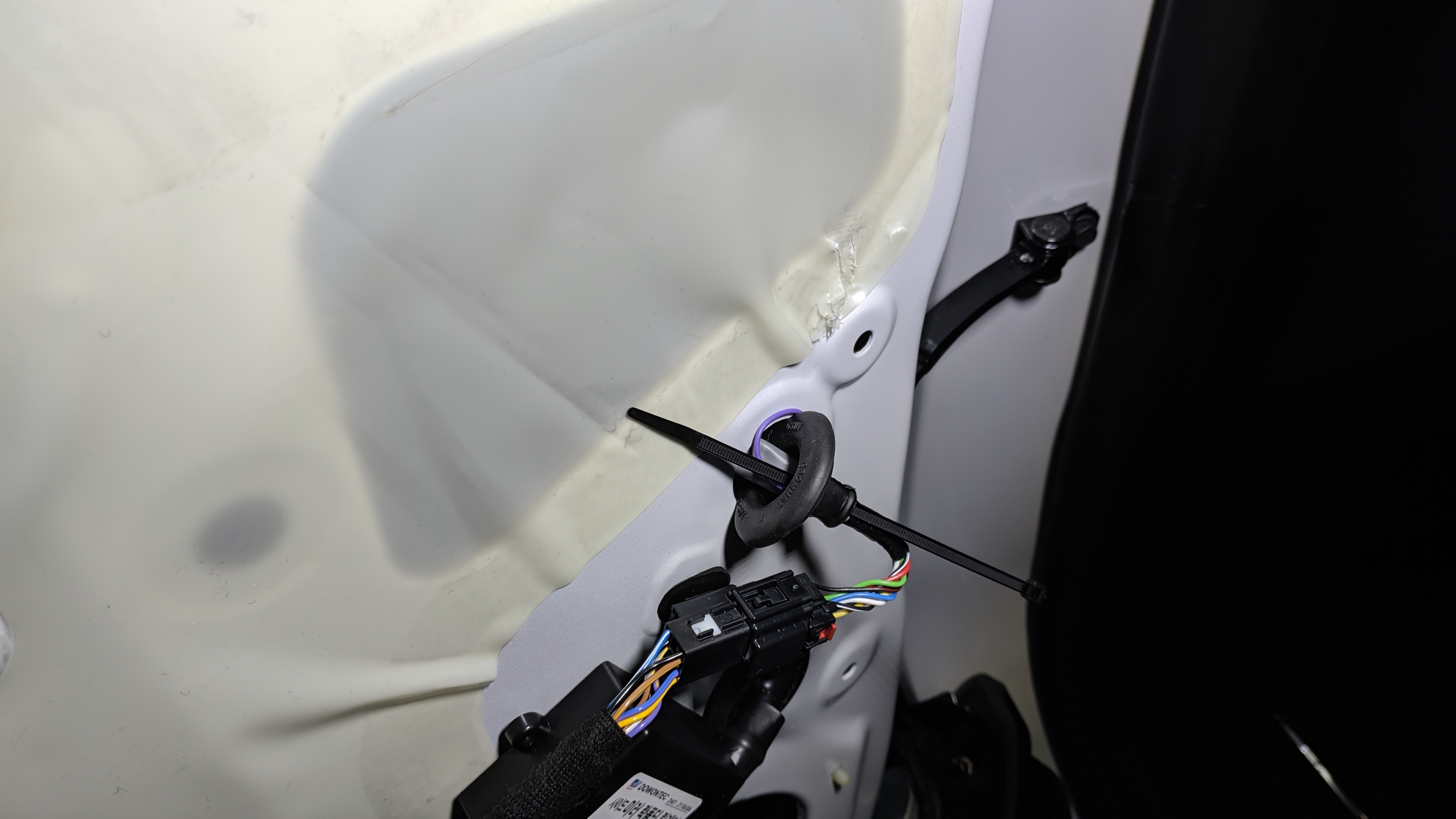

● 도어 연결 커넥터 3개 / 손잡이 와이어 케이블 탈거.

● 쉐보레 카페에 능력자분들의 자료를 참고했습니다 ( 경상 T공부 모태 락 폴딩 작업 매뉴얼 참조 )
- 아래 작업 매뉴얼 표를 그대로 색상대로 대입해서 배선 연결 작업하시면 끝이에요

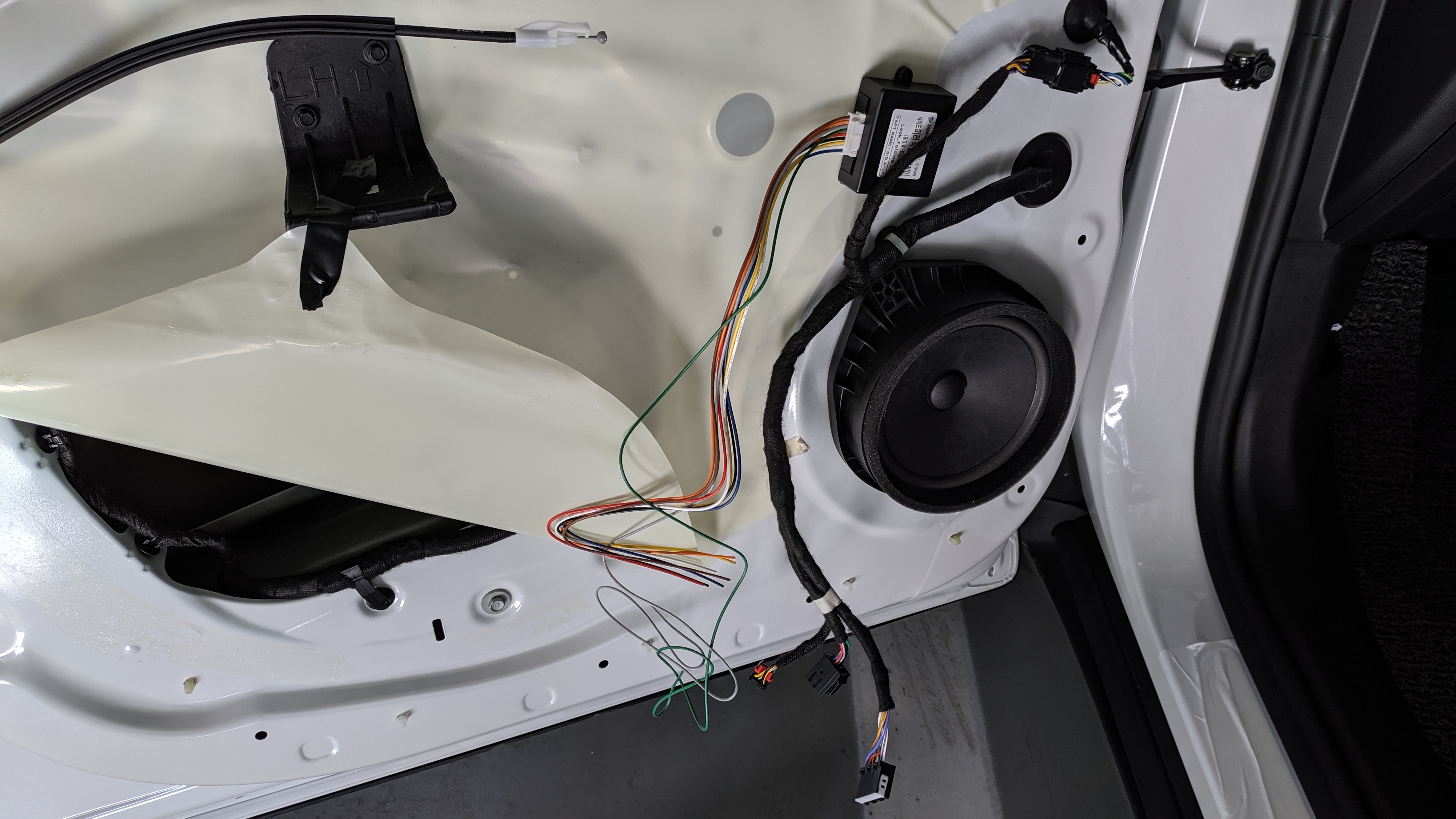

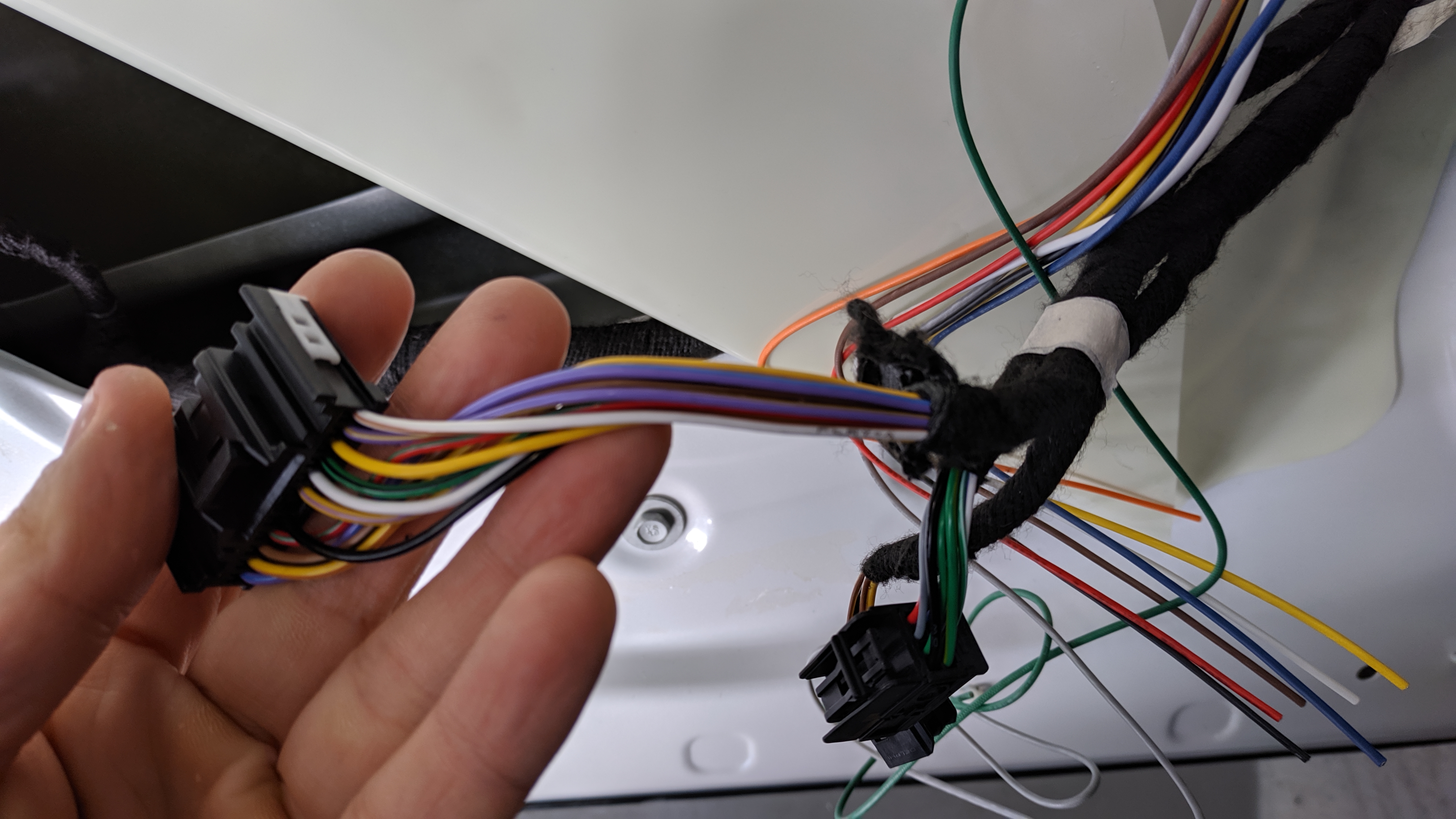

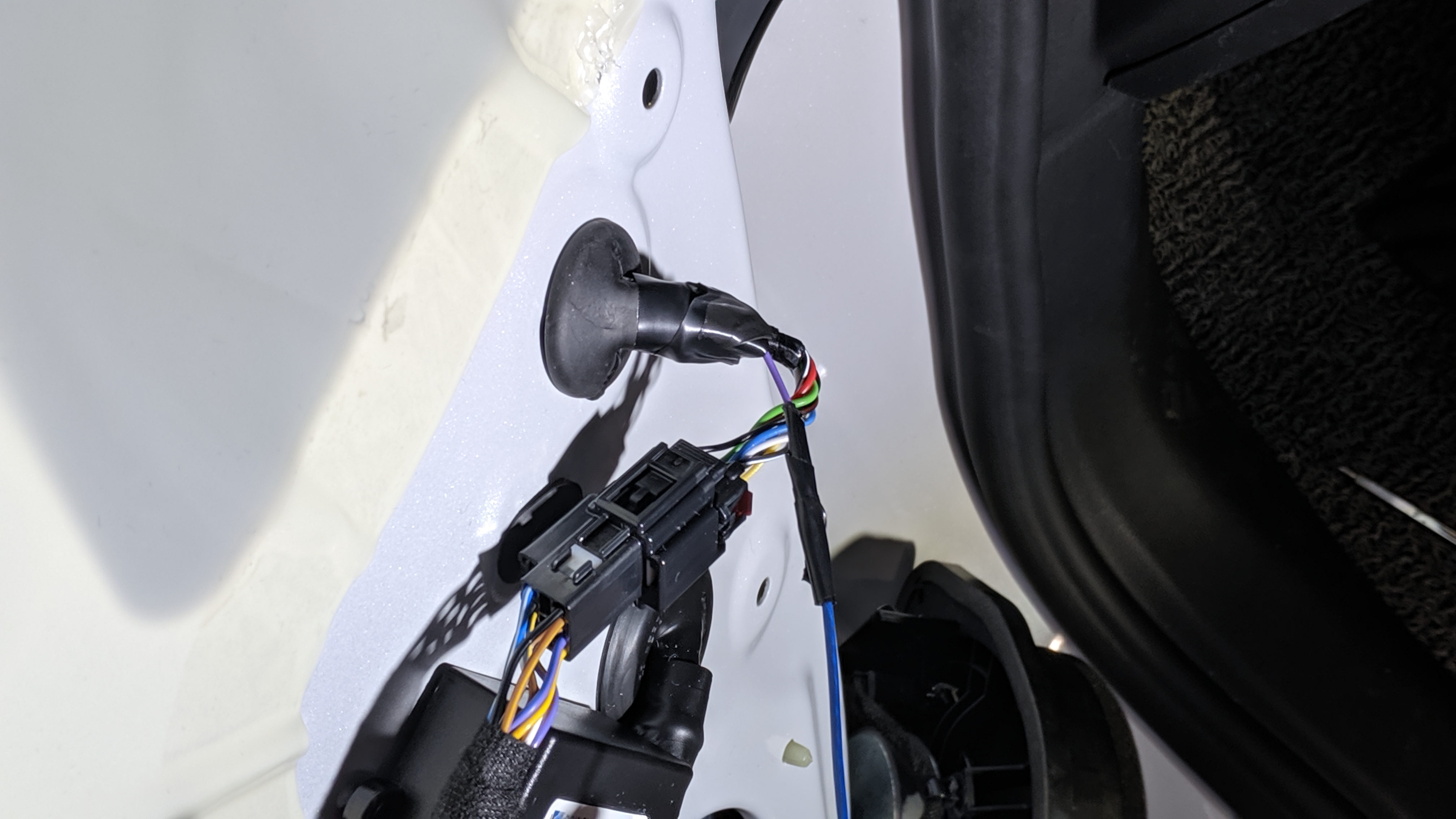

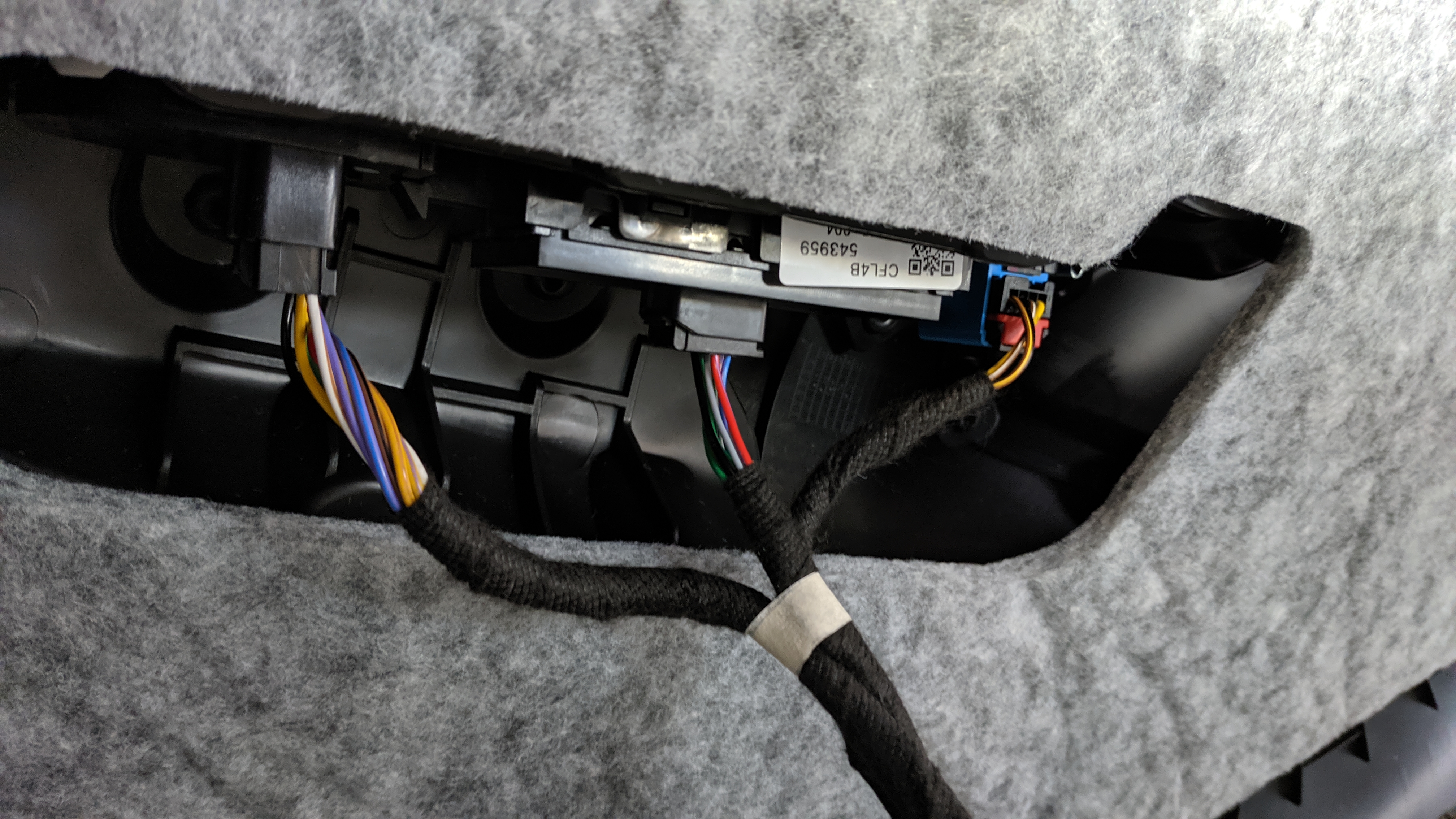

●도어 커넥터 <-> 도원텍 락 폴딩 배선 연결.
- 도어에 상시선이 없어, 퓨즈 쪽에서 전원선을 따왔습니다. ( 이 부분이 난이도 2개 다 해 먹네요 )



● 기본 배선 작업은 끝났으며, 전원(+) 선을 따오는 작업을 해야 합니다.
운전석 왼쪽 무릎 쪽에 위치한 퓨즈 쪽에서 듀얼 퓨즈를 이용해서 선을 따오는 작업을 합니다.

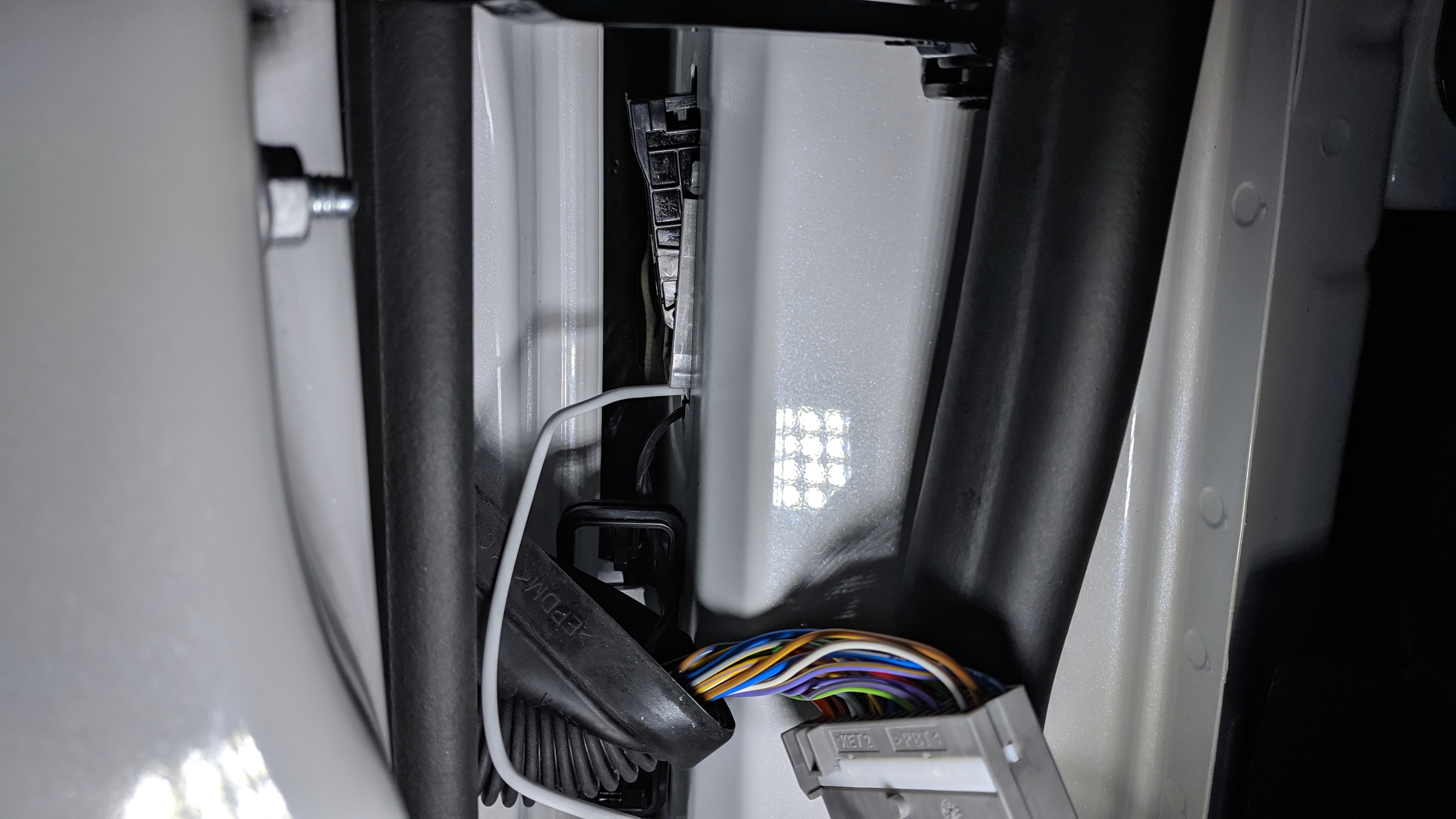

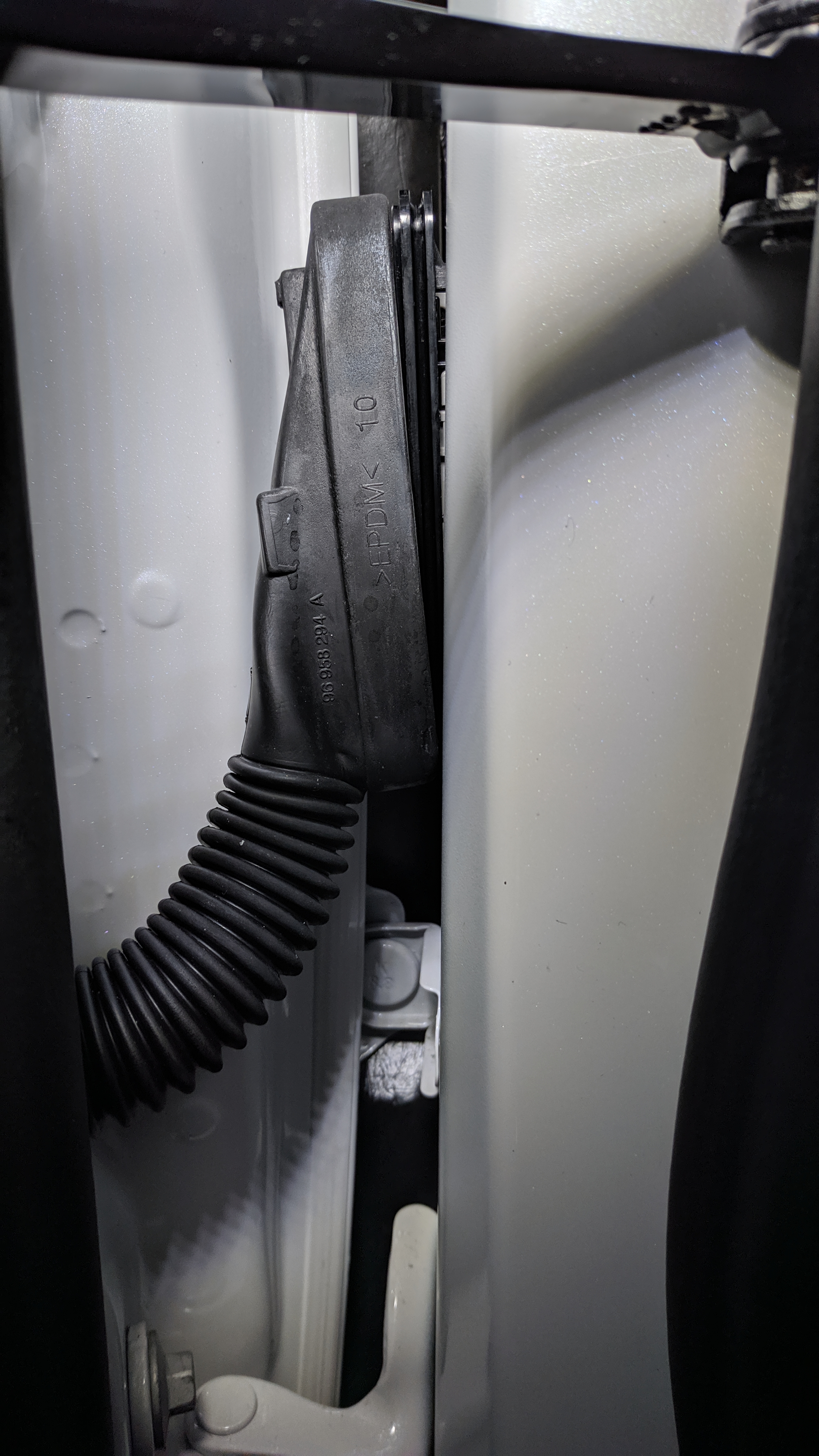

문틈에 있는 주름관에 넣는 게 너무 힘들다면 겉으로 빼시고, 노출 배선은 수축 튜브로 작업을 좀 해주시는 게
정신 건강에 이로울 수 있습니다.

이 부분은 어떻게 말로 설명을 드린다고 해도
문틈 저공 간이 손이 움직이기 너무 협소해서 너무 힘들고 다시 건들고 싶지도 않은 부분입니다
그래도 하라면 하겠지만,,,,,커넥터 쪽으로 배선 빼는 작업은 비추입니다..

● 주름관으로 전원선을 연장해서 가져오셨다면..

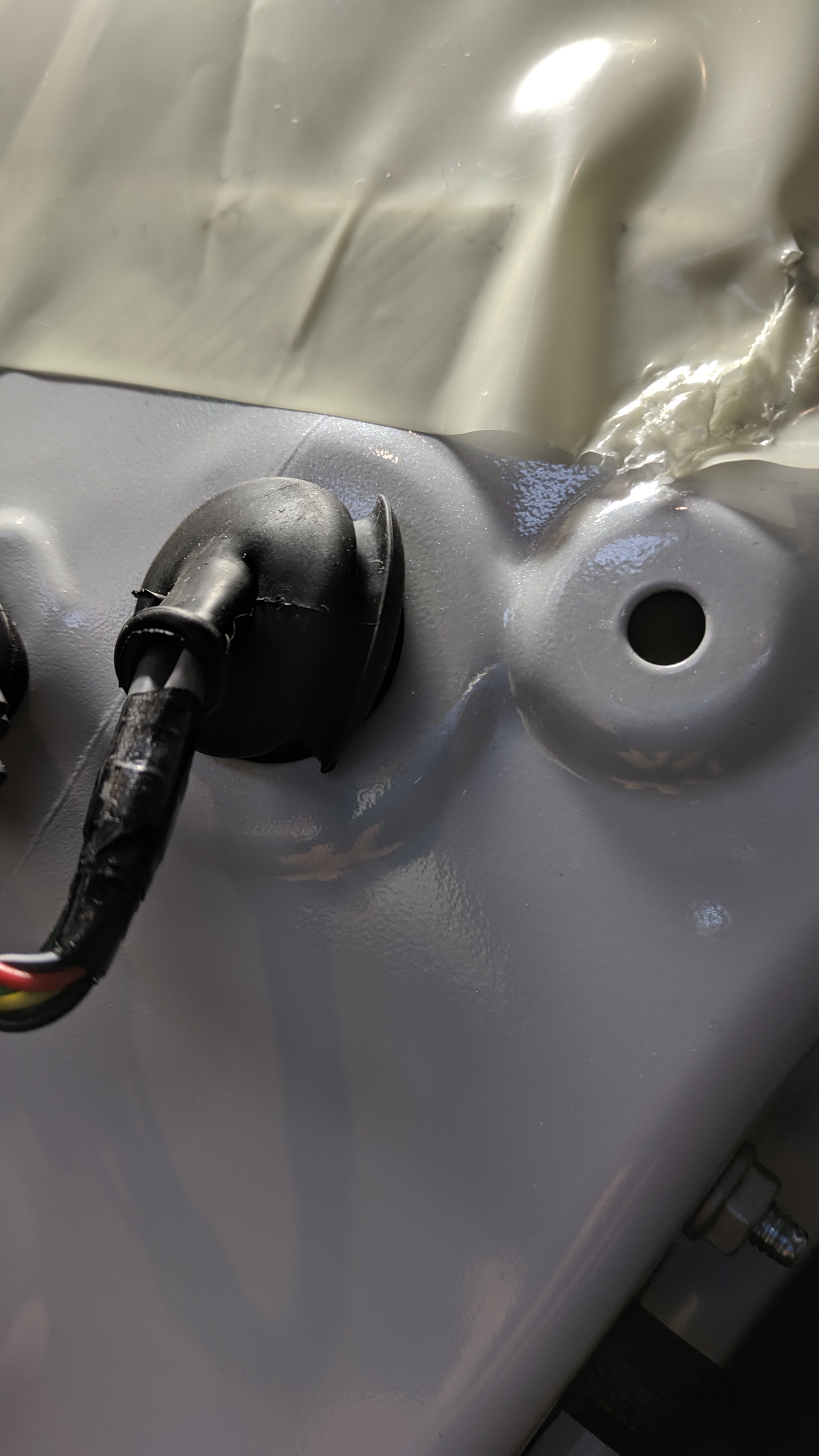

도어 상단 쪽 고무캡 안쪽으로 배선을 배 주시면 아주 깔끔하게 정리하실 수 있습니다.
다른 부분은 어떻게 말로 설명을 하겠는데 주름관 쪽은 진짜.... 짜증이 나서 사진도 몇 못 찍었네요

● 배선도에 나온 대로만 배선 연결하시면 쉽게 하시는 작업이긴 합니다.
배선 정리만 마무리하시면 모든 작업은 끝나고

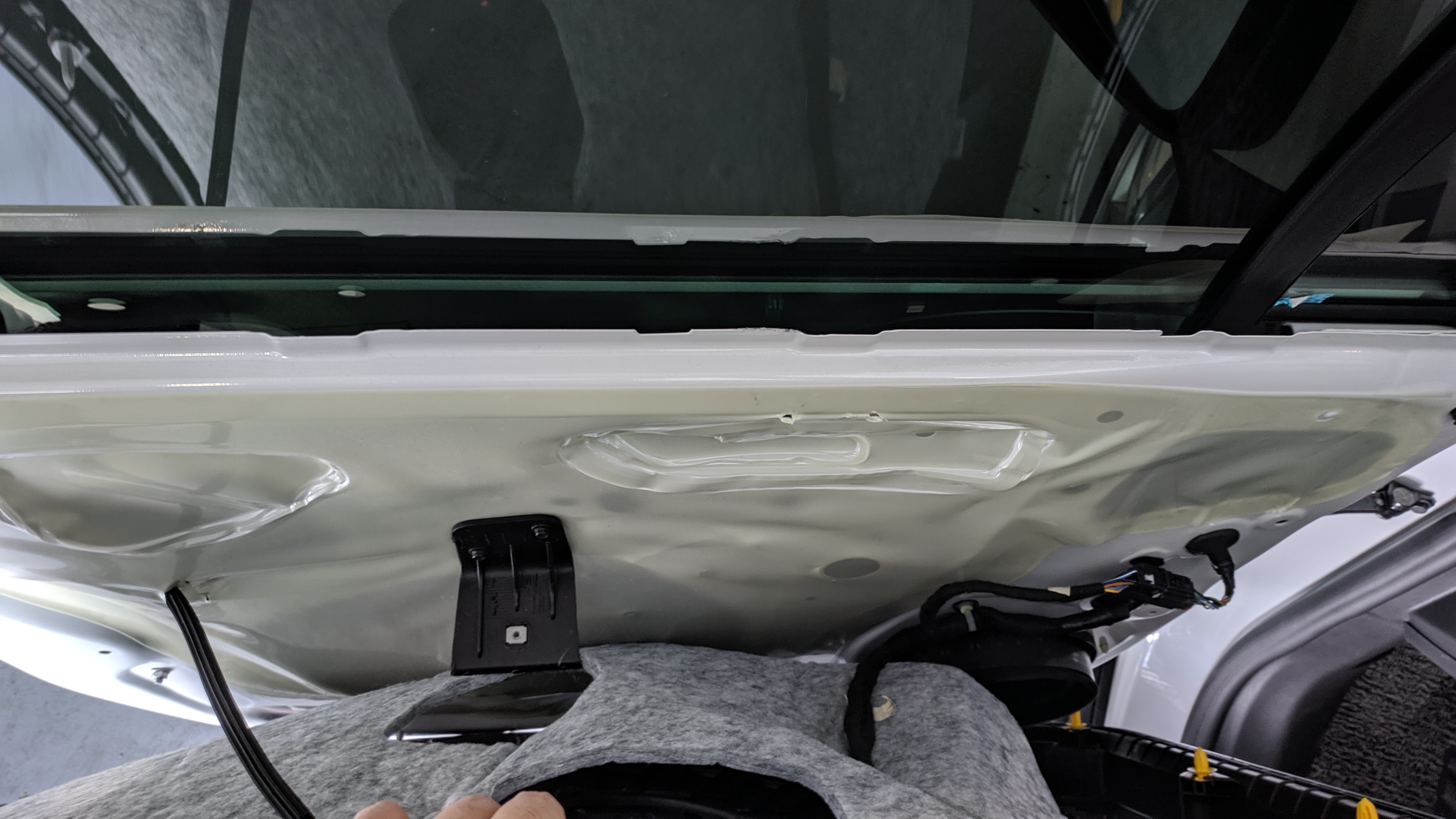

배선작업에 끝은 한상 흡음 테이프로 마감을 해주셔야 배선에 의한 철판 때리는 소리가 안 나서
주행 중에 거스르으지 않으실 거예요

정상적으로 동작되는 거 까지 확인했고,
와이프가 가장 만족해하는 작업 중에 하나이네요
앞으로 엠비언트 또 해달라고 해서..... 엠비언트 라이트 작업되면 올리겠습니다.

작업 간 참고되시는 사진이나, 내용이 되었으면 좋겠습니다. 감사합니다.
